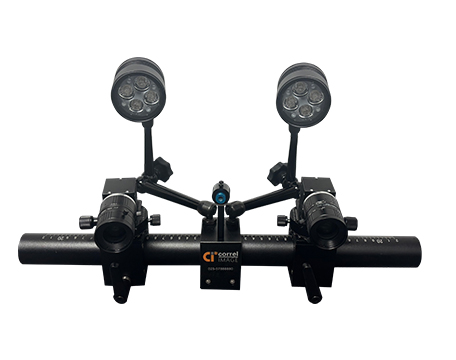

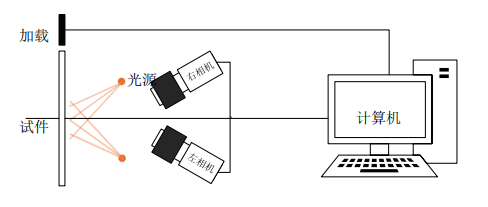

Correlimage DIC 应变测量与分析系统使用两个相机，基于双目立体视觉原理，采用三维数字图像相关方法， 可对被测物体表面的三维形貌和载荷作用下的三维变形场进行测量。主要原理如下：利用经过校验的标定板对 双目相机系统进行标定，获得两个相机的内外参数：利用相关匹配算法，得到左右相机采集图像中对应点的视 差，从图像中各点的视差数据和预先获得的标定参数重建物体表面的三维形貌；通过比较载荷作用下测量区域 内各点的三维形貌的变化，得到被测物体全场三维位移分布及应变分布。
视场范围 | 15mm~10m |
应变测量范围 | 0.002%～3000% |
位移测量精度 | 优于0.01mm |
应变测量精度 | 2D 应变测量精度：≤20με 3D 应变测量精度：≤50με |
模块功能 | 温度场融合、有限元分析、模态分析、实时分析、采集可编程、运动分析模块（可获得高速运动物体的空间姿态、速度、轨迹等数据等）、背景纹影模块（支持伪密度场显示和密度场显示）等； |
支持相机数量 | 单相机、双相机、四相机、八相机 |
检测温度 | -40℃～2800℃ |
标定方式 | 支持圆点、棋盘、标定架离线和在线双模式标定 |
数据信息 | 3D全场的形貌、位移、应变、应变率、速度、加速度、角度、角加速度、固有频率、阻尼比、各阶振型、 温度数据、6dof数据、力值数据 |
运行系统 | win7，win8，win10，win11的64位系统 |
