解锁裂纹密码:数字图像相关技术(DIC) 如何应变分析中实现损伤定位及裂纹追踪?

2026-04-16

引言

航空航天追求结构轻量化与安全性,土木工程关注大型结构长效运维,汽车制造重视构件疲劳强度…… 而这些行业的核心难题,最终都指向同一个根源 ——裂纹,裂纹的萌生与扩展,成为制约各行业发展、埋下安全隐患的关键问题。

从航空发动机叶片的微裂纹引发飞行事故,到盾构管片裂纹导致隧道坍塌,再到汽车底盘裂纹影响行车安全,哪怕是肉眼看不见的微裂纹,一旦忽视,轻则造成设备停机、生产延误、成本剧增,重则引发重大安全事故,造成不可挽回的人身与经济损失。

传统裂纹监测方法(染色渗透法、应变片、COD规)存在明显局限


染色渗透法和接触式测量法COD

  1. 早期微损伤捕捉能力缺失抓不到早期微损伤,仅能检测表面可见裂纹,无提前预警能力

  2. 定位与追踪的完整性不足接触式单点监测,易干扰裂纹真实状态,难定位损伤起点、追不全裂纹扩展

  3. 无风险量化分析能力只能单纯发现裂纹,无法量化COD等核心指标,做不到风险评估闭环

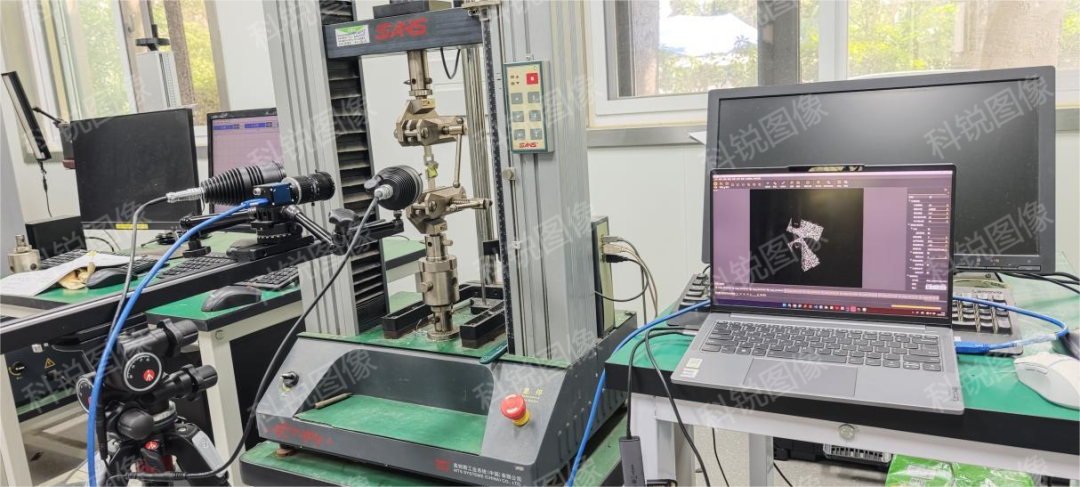

    DIC现场无接触测试法

DIC(数字图像相关法Digital Image Correlation凭借无接触、高精度、全场化、可追踪的优势,通过全场应变与位移分析,构建起损伤定位、裂纹追踪的完整监测体系,实现从“发现裂纹” 到 “量化风险” 的跨越。

一、核心关联:应变位移、损伤定位与裂纹追踪的内在逻辑

损伤起始点,是材料或构件在载荷作用下,最早出现微裂纹、微变形、应力集中的位置——可能是金属的晶界、混凝土的受力薄弱区、盾构管片的接缝拐角,也是裂纹萌生的“源头”也是早期预警的关键;当载荷持续作用,损伤起始点会逐渐发展为微裂纹,微裂纹进一步扩展形成宏观裂纹,此时裂纹尖端被逐渐拉开,形成的位移量即为COD(裂纹尖端张开位移)量化裂纹危险程度的核心指标与损伤起始点存在明确的因果关联。

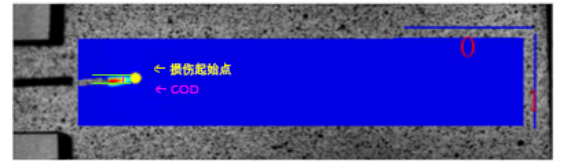

损伤起始点与COD(裂纹尖端张开位移)

应变位移是反映材料受力损伤的核心物理量,材料的微变形、应力集中会率先体现为局部应变异常与位移波动,微裂纹的萌生与扩展则会伴随高应变区的扩大、应变梯度的变化及位移场的持续延伸。DIC 的核心能力,就是通过重构全场位移场与应变场,捕捉应变与位移的异常变化,实现损伤起始点的精准定位和裂纹扩展的全程追踪,同时可通过应变积分推导位移差,进一步量化 COD 值,为结构安全评估提供数据支撑。

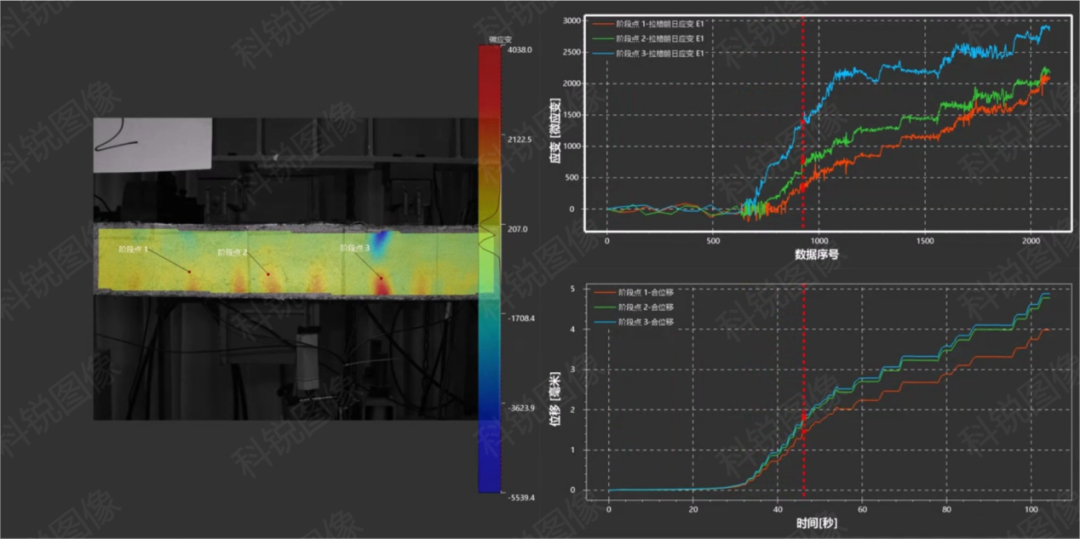

Correlimage DIC 软件裂纹实验应变位移分析


二、DIC基于应变分析的损伤定位及裂纹追踪实验

数字图像相关(DIC技术的实验原理是通过在被测物体表面制作随机散斑,利用相机连续记录物体在受力前后的图像变化,再通过相关算法逐点匹配不同时刻的散斑位置,从而计算出物体表面各点的位移与应变,最终重构出全场位移场和应变场。在裂纹监测中,DIC 可通过高阶变形函数精准捕捉裂纹尖端附近剧烈的应变梯度,实现裂纹识别、尖端定位与扩展过程的动态追踪。

Correlimage DIC软件通过定制化硬件 专属分析软件的一体化设计,将技术优势充分发挥,让裂纹检测实验更标准、操作更简便,实现标准化无接触实验流程,五步即可完成裂纹监测基础数据采集与分析,操作简便、适配多工况:

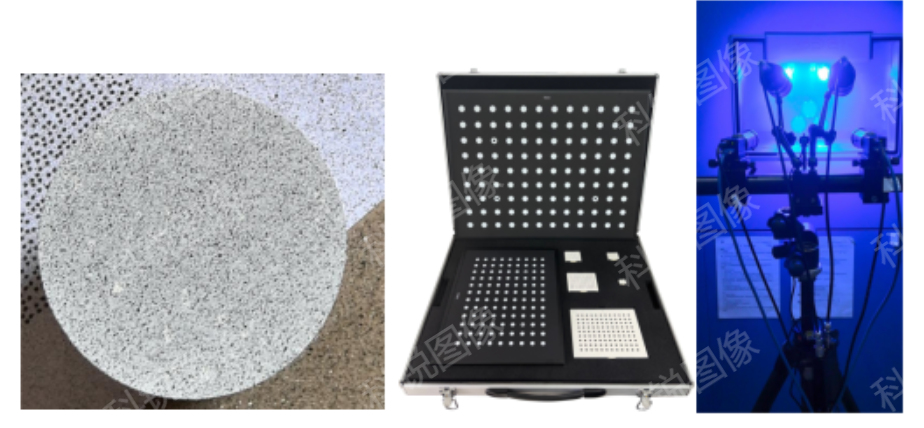

1.实验准备清理试件表面,制作均匀的高对比随机散斑标记

2.软硬件搭建:选择适配相机、镜头等搭建好硬件连接软件,搭建好实验场景



3.采集图像:对试件进行图像采集

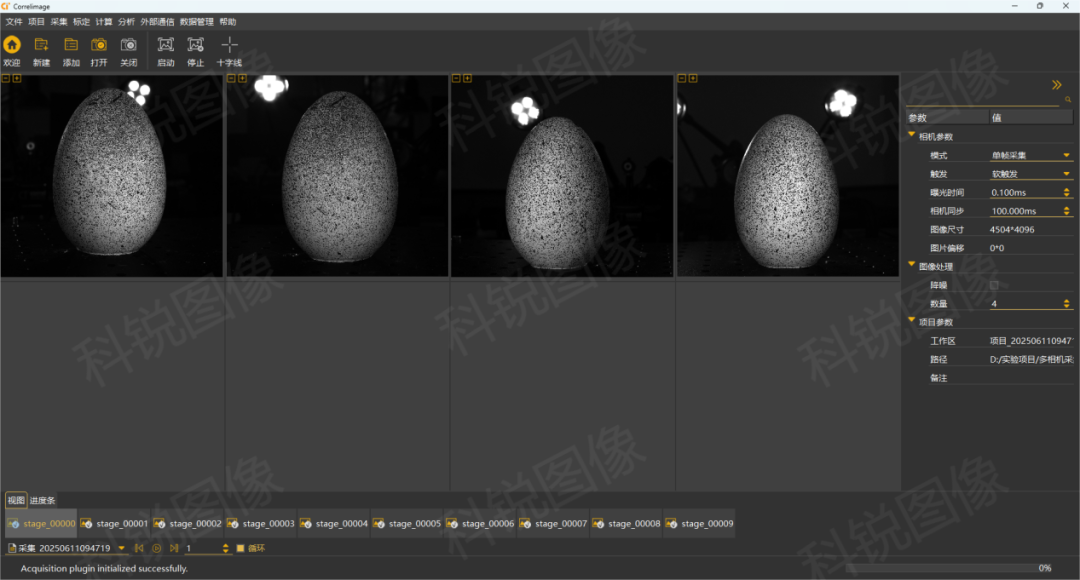

采集

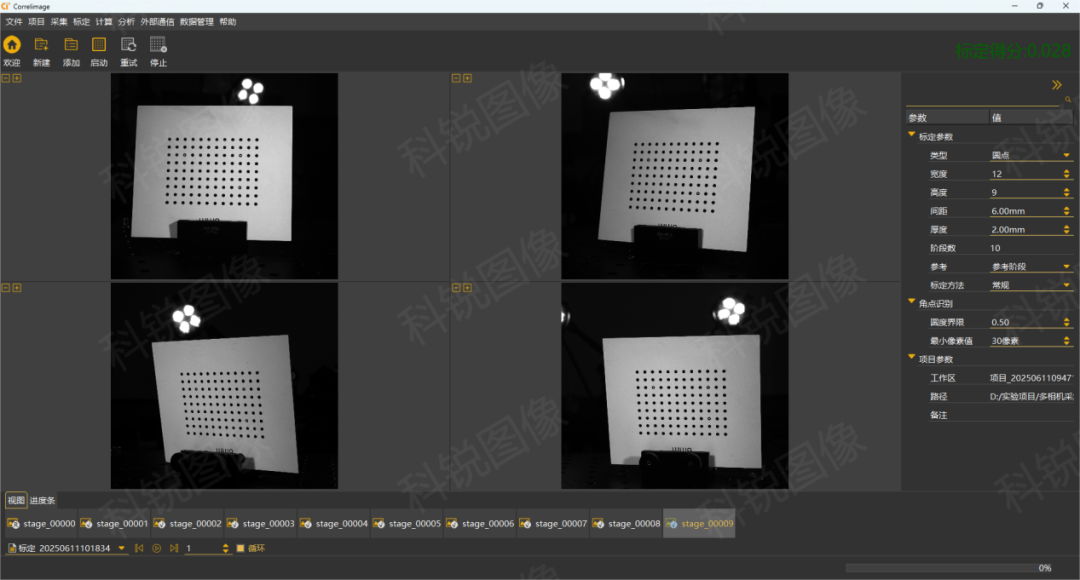

4.校准:选择合适的标定板进行标定



标定

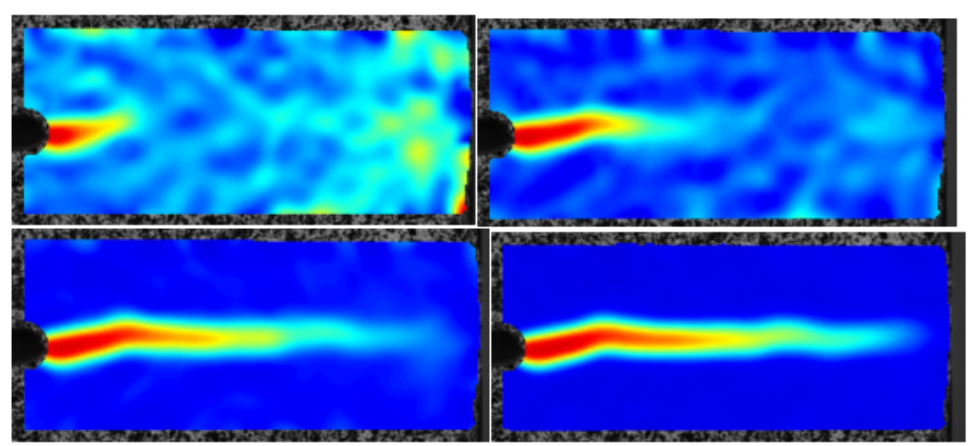

5.数据计算后分析输出:软件计算后进行全场位移、应变数据,生成应变云图,同步输出裂纹特征及原始数据分析。

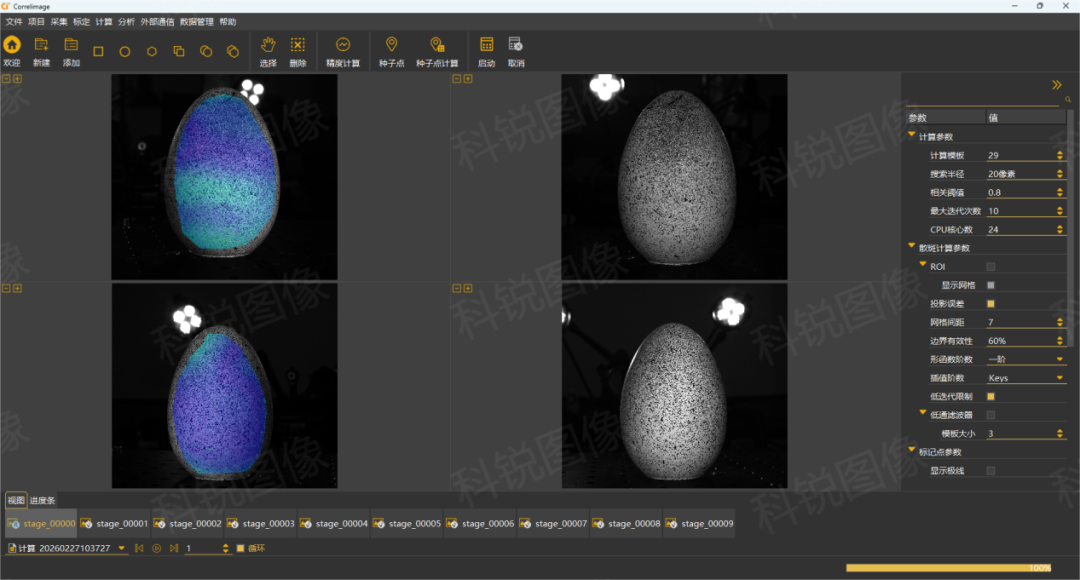

计算

Correlimage DIC结合类典型实验案例,采用双相机及多相机(如四相机),对混凝土、金属、球形压力容器进行实验,达到基础材料→微尺度高端材料→工程级模拟现场实验,通过最终分析项目中用应变位移解析 DIC 损伤定位、裂纹追踪中的核心技术能力

(一)混凝土三点弯曲裂纹扩展实验:基础材料的损伤定位与裂纹追踪

混凝土三点弯曲实验是验证损伤演化与裂纹发展的经典实验,受力过程清晰,实验场景贴近土木工程实际。


混凝土三点弯曲裂纹扩展实验分析

实验中,硬件选择双相机 DIC 软件分析项目中在混凝土裂纹处放置阶段区域,并选择拉格朗日应变,如图所示:重构混凝土梁的全场位移场与拉格朗日应变场,依托应变云图与应变时间曲线(拉格朗日应变 E1 最大值达 33115.0 微应变,阶段矩形 0-2 平均值从0微应变攀升至1600微应变),实现损伤定位与裂纹追踪。

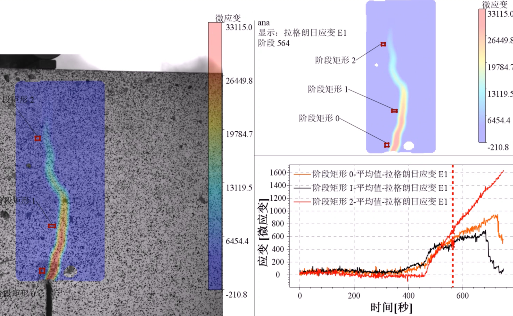

裂纹追踪实时监控图

  1. 损伤起始点定位:在肉眼可见裂纹出现前,混凝土梁受弯区已出现局部应变集中,拉格朗日应变E1 的逐步攀升伴随对应区域的微小位移波动,应变骤升与位移异常的叠加区域,即为梁体受力最集中的损伤起始点,软件可捕捉低至 - 210.8 微应变的早期损伤信号,实现裂纹早期预警。

  2. 裂纹尖端扩展追踪随着载荷增加,拉格朗日应变E1 最大值持续升高,高应变区范围(绿→黄→红)通过颜色区别变化可看到区域同步扩大、应变梯度显著变化,裂纹尖端区域的位移场也随之延伸。通过追踪高应变区前沿位置、应变梯度变化,结合位移场延伸轨迹,可直观还原微裂纹向宏观裂纹发展的全过程,明确裂纹扩展的薄弱方向。

  3. 应变分析:应变数值的递增与位移量的增大呈正相关,高应变集中区与位移异常区精准对应,二者协同验证了损伤起始点位置与裂纹扩展轨迹,为结构安全评估提供核心数据;同时可在裂纹尖端后方应变梯度稳定区,通过应变积分推导位移差,量化不同加载阶段的COD 值,为混凝土构件断裂韧性评估提供补充参考。


(二)金属显微视场裂纹扩展实验:微尺度分析下的损伤定位与裂纹追踪

金属构件的失效多源于0.1mm 的显微尺度微裂纹,传统方法难以捕捉。DIC 软件结合显微成像技术,实现微米级高精度应变与位移分析,依托应变分布曲线(拉格朗日应变 E1 最大值达 350000 微应变),完成微尺度损伤定位与裂纹追踪,填补传统监测盲区。

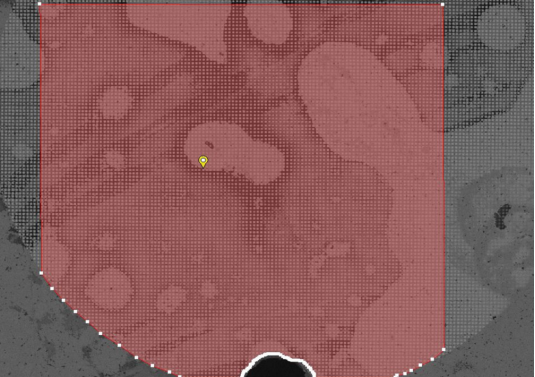

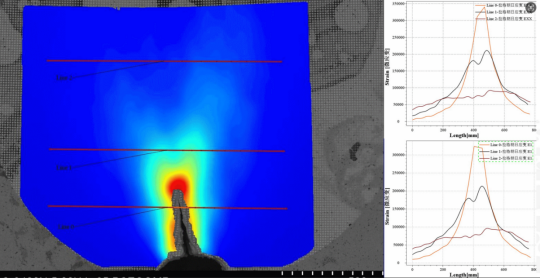

金属显微视场裂纹扩展分析

  1. 微尺度损伤起始点定位:金属晶界、应力集中处的微损伤,会率先体现为微应变集中区与微位移异常区的叠加。实验中,Line0Line1Line2 三条应变曲线的高应变峰值区域(峰值达 350000 με,对应位置微位移出现明显波动,该区域即为微孔洞、微裂纹萌生的损伤起始点,软件可实现微米级损伤点精准定位。

  2. 显微裂纹扩展追踪:显微裂纹尖端始终对应高应变峰值区域与微位移突变区域,随载荷增加,高应变峰值位置逐步移动、微位移波动范围扩大。通过分析应变曲线峰值变化、应变梯度演变,结合微位移变化趋势,可精准追踪显微裂纹的扩展轨迹,明确微裂纹扩展方向;同时可通过微应变积分推导微位移差,量化显微裂纹COD 值,满足航空航天、汽车制造的高精度监测需求。

实验实测应变云图与位移分布显示,红色高应变区与微位移异常区精准对应裂纹尖端与损伤起始点,应变与位移的协同分析是微尺度裂纹监测的核心手段。

(三)球形压力容器爆破实验:四相机双面高速相机监测下工程级损伤定位与裂纹追踪


球形压力容器是能源、化工等领域的核心承压构件,其结构安全直接关系到生产与运维的可靠性。该实验模拟压力容器实际承压工况,依托四相机双面高速相机搭建DIC 监测系统,通过全场应变与位移的高速、同步采集分析,精准捕捉球形壳体在爆破过程中的损伤起始点定位与裂纹扩展轨迹,验证了技术在工程级复杂曲面构件中的监测能力。

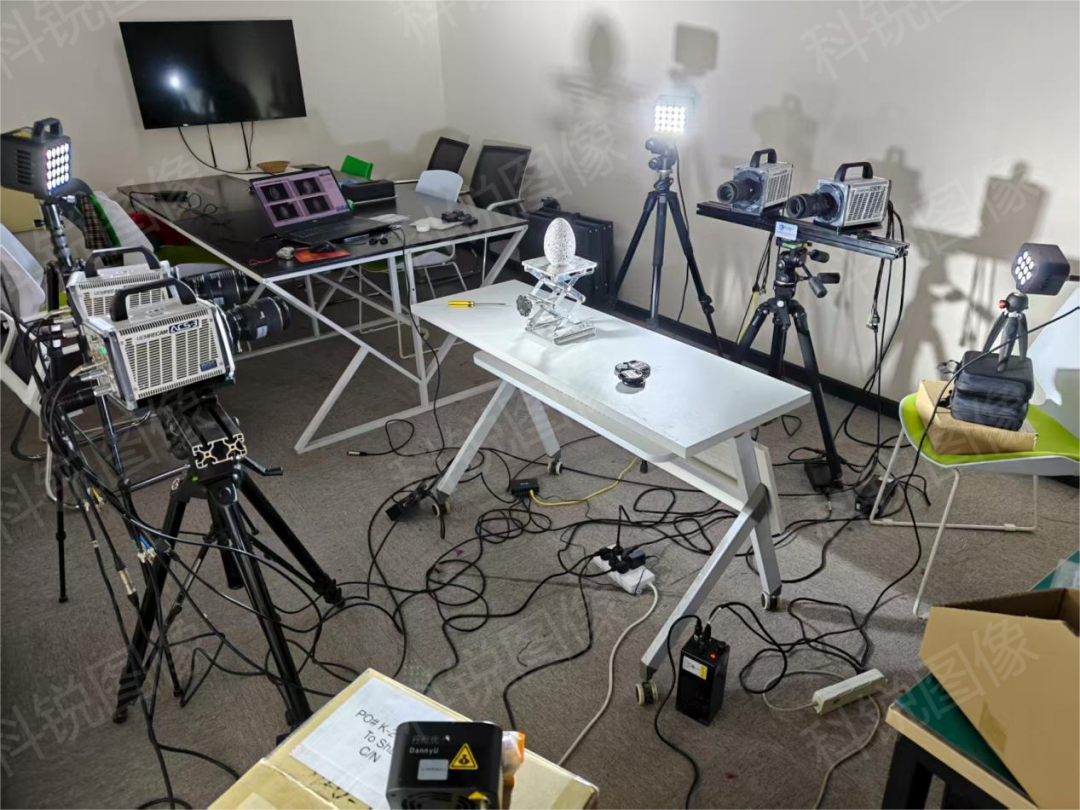

球形压力容器现场模拟实验

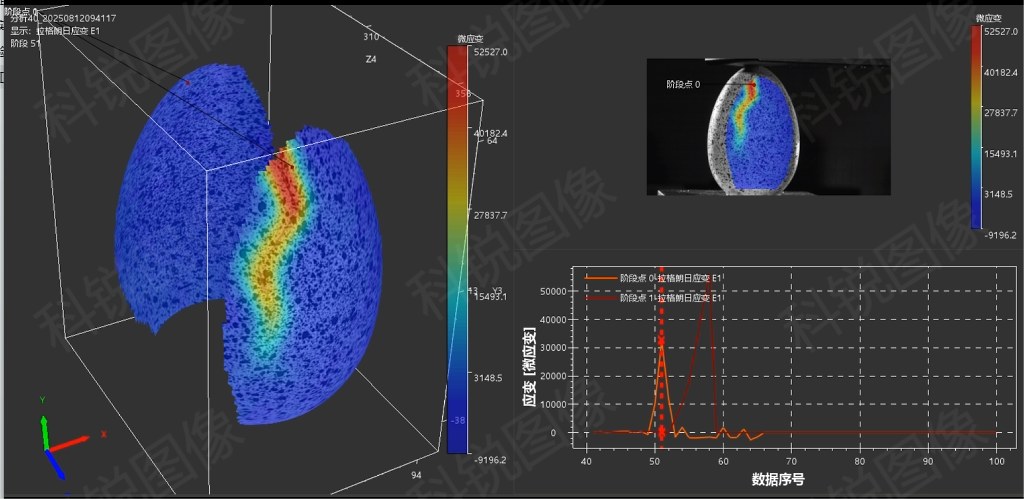

球形压力容器裂纹识别应变分析

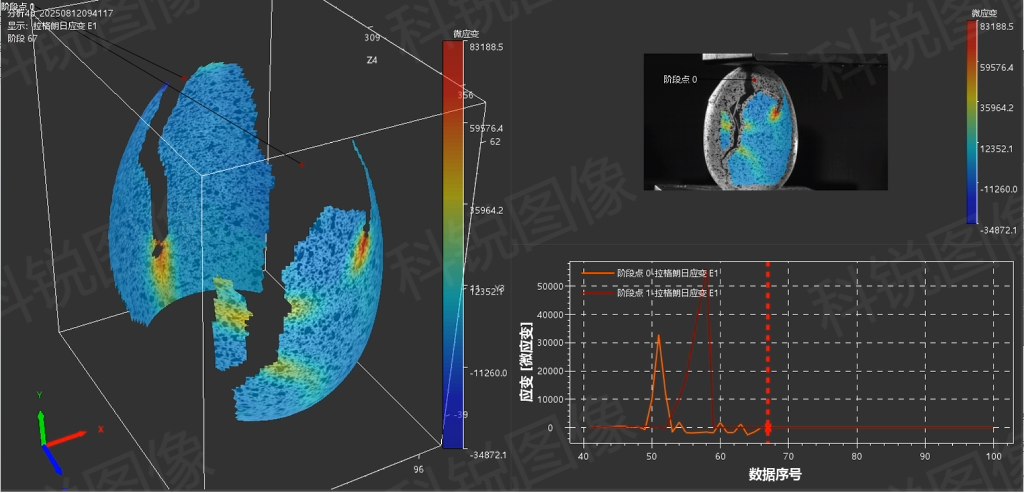

球形压力容器裂纹破裂应变分析

本实验采用DIC软件系统,搭配四相机双面高速相机硬件,以高帧率采集模式、拉格朗日应变(E1) 为分析核心,在球形压力容器双侧裂纹关键区域布设阶段点,完成承压至爆破全过程的全场应变监测。实验获取拉格朗日应变 E1 极值为59224.7 με(拉应变)、-34872.1 με(压应变),结合阶段点 0(初始承压)与阶段点 1(裂纹破裂)的 3D 应变云图、应变 时间曲线,依托量化数据实现压力容器裂纹演化的精准表征,核心结论如下:

1. 损伤起始点精准定位:微应变阈值锁定焊缝萌裂位置,阶段点 0(初始承压阶段)3D 应变云图显示,焊缝区域出现显著的局部高应变集中带,应变值集中在30000 με 区间,与壳体其余区域(蓝色低应变区)形成明确分界。对应应变 时间曲线出现首个尖锐峰值,峰值应变精准落在30000 με,该数值为本次实验工况下压力容器焊缝的临界萌裂应变阈值。

四相机双侧同步数据验证,主损伤面焊缝应变集中区的峰值应变显著高于次损伤面,实现了宏观裂纹出现前的损伤起始点精准定位,同时明确了主次损伤面的应变差异特征。

2. 裂纹扩展全程追踪:高应变带演化量化裂纹扩展轨迹,对比阶段点与阶段点 的应变数据,裂纹扩展过程的量化特征清晰可辨:

应变集中带形态:阶段点高应变带(≥30000 με)局限于焊缝局部,呈窄带状分布;阶段点 高应变带(≥30000 με)明显变宽、延伸,沿焊缝及应力薄弱区扩展,覆盖裂纹扩展全轨迹,壳体出现明显断裂。

应变峰值演化:阶段点拉格朗日应变 E1 最大值达59224.7 με,较阶段点 峰值(30000 με)提升97.4%;应变 时间曲线在峰值后出现波动,对应裂纹扩展过程中的结构失稳特征。

双侧扩展差异:双侧数据显示,主损伤面的应变集中和裂纹扩展更为剧烈,次损伤面相对滞后,这种关联性与差异性为结构优化提供了直接依据。

3. 工程级动态应变分析:量化数据支撑安全评估与结构优化,全程动态应变数据显示,球形压力容器承压过程中,双侧薄弱区域的应变发展存在显著差异,明确了壳体动态受力的非对称性规律。基于裂纹尖端后方工程级监测点的应变数据,可推导得到各承压阶段的裂纹开口位移(COD),结合拉格朗日应变极值(59224.7 με、-34872.1 με),构建了 “应变阈值 - COD 值” 双量化评估指标。该指标体系可直接应用于球形压力容器的设计优化、制造质控及长期运维,为复杂曲面承压构件的安全评估提供了精准的实测数据支撑。

三、总结

Correlimage DIC 以全场应变与位移分析为核心,通过捕捉应变异常、位移波动及二者的时空变化特征,结合定制化硬件配置与多视角成像融合技术,实现了多场景、多尺度下损伤起始点的精准定位和裂纹扩展的全程追踪,突破了传统监测方法的局限:

  • 在基础材料领域可捕捉微应变级早期损伤信号,

  • 在微尺度领域可实现微米级裂纹定位,

  • 在工程级复杂曲面构件监测中,依托四相机双面高速监测能力,可精准识别隐蔽区域的早期损伤、捕捉动态工况下的裂纹扩展全过程,且全程采用无接触监测,避免对裂纹真实状态的干扰。

该技术可广泛适配航空航天、土木工程、汽车制造、能源化工等多行业的裂纹监测需求,为各类结构件的安全评估、寿命预测提供精准的应变与位移数据支撑,兼具专业性、实用性与创新性,是裂纹监测领域的高效核心工具。
