Q：霍普金森杆作为高应变率高速冲击动态试验，如何精准捕捉材料瞬间变形、完成精细化动态分析？
A：依托三维DIC数字图像相关技术搭配高速相机，可完美破解这一试验痛点。
在材料力学测试领域，有一项经典到被称为“必修课”的实验——霍普金森杆（Split Hopkinson Pressure Bar, SHPB）动态冲击试验。它能在实验室里复现材料在爆炸、高速碰撞等极端工况下的力学响应，是研究材料动态力学性能的核心手段。
然而，就是这样一个经典实验，当面对脆性材料时，传统的测量手段却频频“掉链子”。接触式传感器贴不住、单点测量看不到全局、毫秒级的破坏过程来不及记录——这三个痛点，困扰了工程师们几十年。
Correlimage DIC(Digital Image Correlation，数字图像相关)技术彻底解决上述难题，为材料动态力学性能测试打开一扇新的大门。

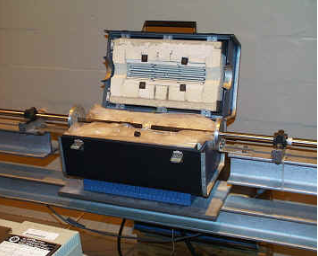

霍普金森杆试验装置全貌
二、霍普金森杆试验：为什么重要，为什么难测？
2.1 什么是霍普金森杆试验

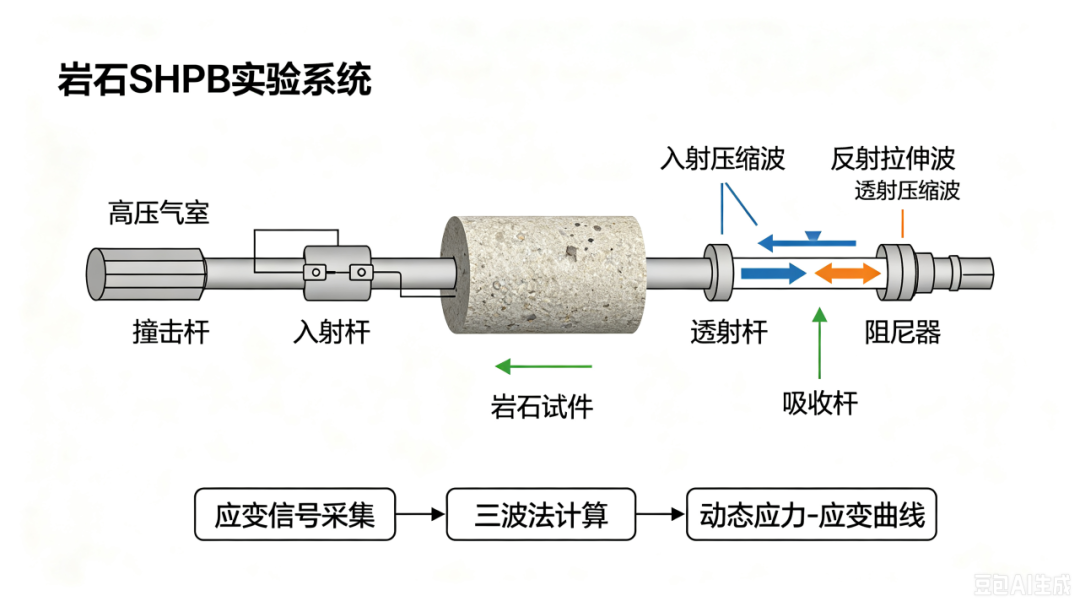

霍普金森杆试验诞生于1949年，其基本原理是通过一根弹性杆中传播的应力波，对夹在两根杆之间的试件施加高速冲击载荷。通过测量入射波、反射波和透射波的信号，可以推导出材料在高应变率下的应力-应变关系。
在DIC技术普及之前，霍普金森杆试验的变形测量主要依赖接触式传感器和单点测量设备。但面对像大理石这样的脆性材料，它们的短板暴露无遗：
痛点一：接触式传感器——“贴不住”，也“测不准”
应变片是霍普金森杆试验中最常用的测量元件，但应变片只能贴在弹性杆表面，无法直接粘贴在脆性试件上——大理石表面粗糙且一碰就碎，粘贴过程中的任何操作都可能在试验前就引入微裂纹。更关键的是，接触式传感器会带来附加质量和局部刚度变化，对于小尺寸试件而言，测量误差不可接受。
痛点二：单点测量——“看不到全场”
传统方法——无论是应变片、引伸计还是单点激光测振——本质上都是局部测量。它们只能告诉你“某一个点”的变形数据。但脆性材料的破坏恰恰是全场性的——裂纹从哪里萌生？如何扩展？应力如何重新分布？这些问题，单点测量无法回答。
痛点三：毫秒级破坏——“来不及记录”
霍普金森杆试验的加载时间通常在几十到几百微秒级别，脆性材料的破坏更是在瞬间完成。普通工业相机帧率最多几百帧，在这种时间尺度下只能拍到“破坏前”和“破坏后”两张照片，中间最关键的过程——裂纹如何萌生、如何分叉、如何贯穿——全部丢失。
三、DIC方案：非接触、全场域、百万帧级
数字图像相关（DIC）是一种基于图像的光学测量技术。其核心原理是：在被测试件表面制作随机散斑图案，通过高速相机连续拍摄试件在加载过程中的图像序列，再利用图像匹配算法追踪每个散斑点的位移轨迹，最终计算出全场位移场和全场应变场。
与传统方法相比，DIC有三个根本性的优势：
非接触：不需要在试件表面粘贴任何传感器，不引入附加质量，不改变试件力学状态
全场测量：能给出整个观测区域内每个像素点的位移和应变，真正做到“无死角”
高速采集：搭配高速相机可实现百万帧/秒级别的采集频率，毫秒级破坏过程一帧不落

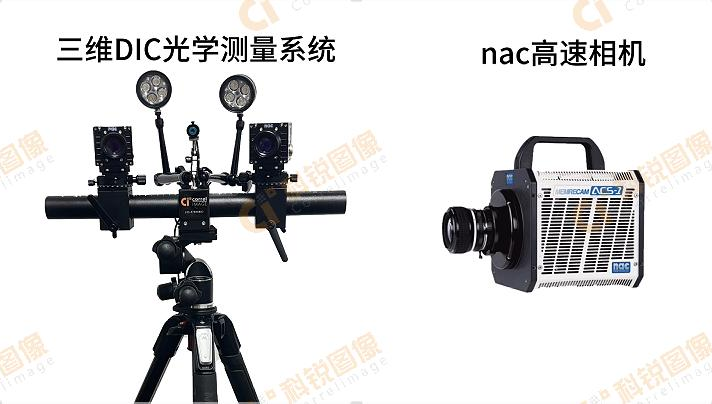

三维DIC设备 + 2台高速相机布置
实验现场图
四、试验过程：从准备到破坏，分秒之间

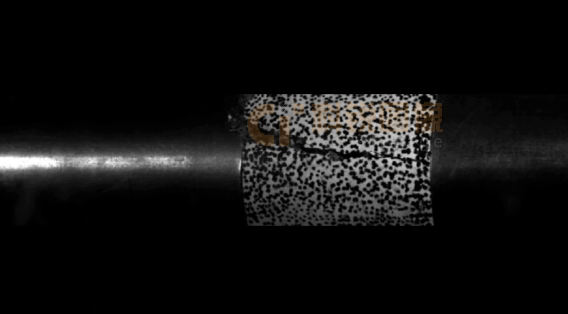

试验前，在大理石试件表面制作高质量的随机散斑图案——这是DIC测量精度的关键基础。散斑的尺寸、密度和对比度直接影响后续图像匹配算法的准确性。同时，两台高速相机以一定夹角对准试件表面，通过双目立体视觉原理实现三维位移场的解算。
试件夹持于入射杆与透射杆之间。高压气体驱动撞击杆（子弹）高速撞击入射杆端部，产生一个近似矩形波的压缩应力脉冲。该脉冲沿入射杆传播至试件界面时，一部分被反射回入射杆（反射波），一部分穿过试件进入透射杆（透射波），试件在极短时间内承受超高应变率载荷。
从撞击杆发射的瞬间起，两台高速相机以设定帧率同步连续采集试件表面图像。在整个加载-破坏过程中，相机记录下数百至数千帧图像。对于毫秒级的脆性破坏，每一帧之间的时间间隔仅为微秒量级，足以完整捕捉裂纹从萌生到贯穿的全过程。
五、试验结果：DIC看见了什么？

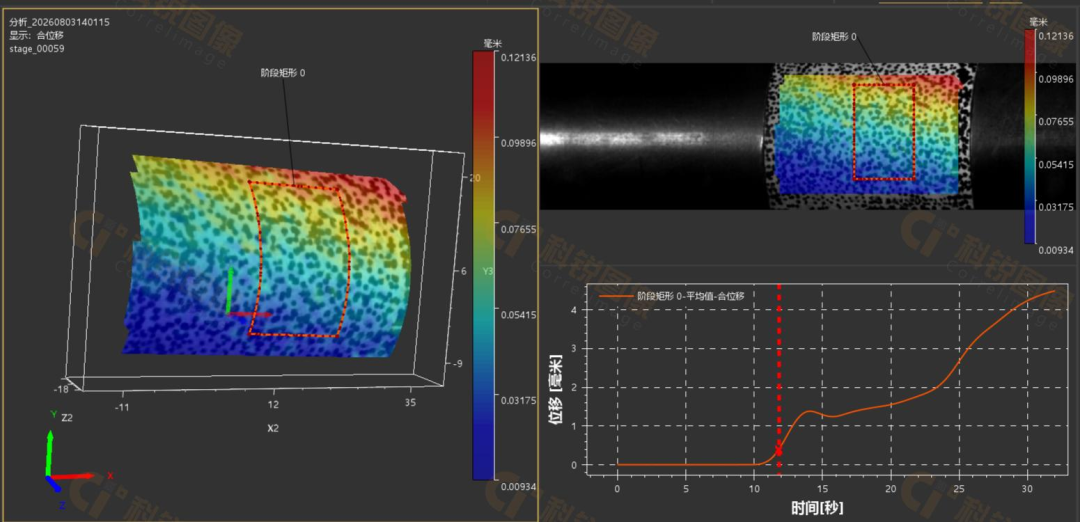

DIC系统输出了试件表面在冲击加载过程中每一时刻的三维位移场。从位移云图可以清晰看到应力波从入射端向透射端传播的过程——位移峰值的位置随时间推移从一端移动到另一端，与经典一维应力波理论吻合。

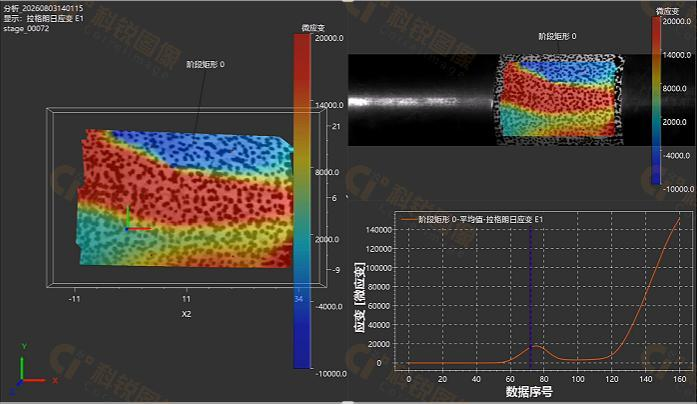

基于位移场计算得到的全场应变云图，是本次试验最具价值的数据输出。应变云图以颜色编码方式呈现试件表面各点的应变大小——蓝色代表低应变区域，绿色为中等应变，红色为高应变集中区。
从应变云图的时序变化中，我们可以观察到：
加载初期，应变均匀分布在试件中段
随着应力增大，局部应变集中区域开始出现，这些位置就是裂纹的潜在萌生点
裂纹萌生后，应变场迅速重新分布，裂纹尖端的应变集中效应清晰可见
最终，试件发生粉碎性破坏，应变云图记录了每一条裂纹的完整扩展路径
传统应变片在试件破坏的瞬间就失去了测量能力——传感器要么脱落，要么随试件一起碎裂。但DIC完全不同：它拍摄的是试件表面的图像，只要相机还在记录，即使试件已经碎裂成多块，每块碎片的运动轨迹、旋转角度、飞溅速度都可以通过图像追踪得到。
从本次试验的裂纹扩展时序图中可以清晰看到：第一条裂纹在大理石试件中部偏入射端的位置萌生，随后裂纹分叉并向两端扩展，最终形成贯穿性破坏。整个过程仅持续不到1毫秒。这些数据对于理解脆性材料的动态破坏机理、建立和验证本构模型具有重要价值。

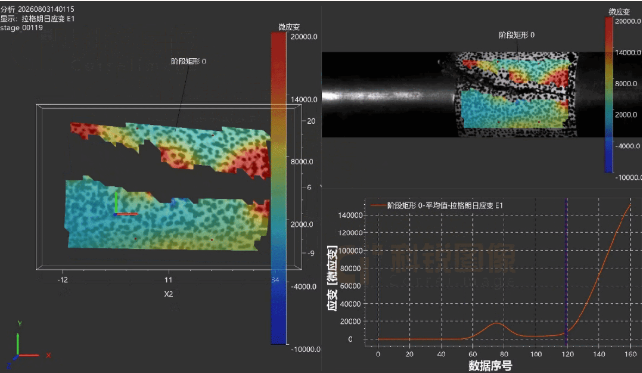

霍普金森杆裂纹应变分析从萌生到贯穿全过程
六、技术价值与应用前景
本次霍普金森杆DIC试验，一次性输出了三组关键数据——全场位移、全场应变和裂纹扩展路径。这三组数据分别对应材料动态力学性能研究的三个核心问题：材料变了多少（变形）、材料承受了多少（应力/应变）、材料怎么破坏的（失效机理）。传统方法需要多次试验、多种传感器组合才能部分覆盖这些需求，而DIC一次试验全部搞定。
有限元分析（FEA）和离散元分析（DEM）是脆性材料动态破坏研究中的重要数值工具。但这些模型的准确性高度依赖实验验证数据。DIC输出的全场、全时序应变场，可以作为数值模型参数标定和结果验证的黄金标准——传统单点测量数据只能验证“某个位置对不对”，而DIC数据可以验证“整个场对不对”。
虽然本次试验对象是大理石，但整套方法对以下材料类型同样适用：
