当振动“看不见”，工程难题如何破解？
在工程现场，振动问题一直是结构设计中的“隐形杀手”。
一台运转中的发动机、一面承受风载的幕墙、一座经受地震激励的桥梁……它们的振动形态直接决定了结构的安全性、耐久性和舒适性。然而，传统的振动测量手段——加速度计、激光测振仪等单点传感器——只能采集结构上个别位置的振动数据，如同“盲人摸象”，工程师只能凭有限测点推测整体振动形态。
更棘手的是，许多结构的振动是肉眼完全不可见的：高频微幅振动、瞬态冲击响应、复杂模态叠加……这些“看不见的振动”往往埋下了共振、疲劳断裂、噪声超标等工程隐患。
有没有一种技术，能让结构振动全场、全时、可视化地呈现出来？
答案是：三维数字图像相关技术（3D-DIC）。尤其是其核心功能之一——模态分析，能够将结构的固有振动形态完整“描绘”出来，让工程师第一次真正“看见”振动。
1DIC技术简介：以光为尺，全场测量
数字图像相关法（Digital Image Correlation, DIC）是一种基于机器视觉的非接触式全场光学测量技术。其核心原理如下：
通过两台或多台高速/高分辨率相机，同步拍摄被测物体表面的散斑图案；当物体发生变形或位移时，散斑图案随之变化，DIC软件通过图像匹配算法，追踪每一个像素点的三维位移，从而获得全场、全向的位移场和应变场。
正是这些优势，使DIC技术在瞬态动力学分析、高速冲击测试、振动模态分析等领域展现出传统手段无可比拟的能力。
2试验：让一面鼓的振动“显形”

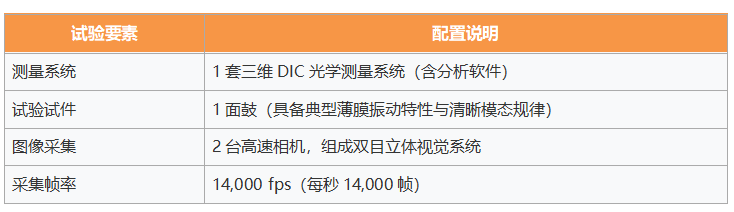

2.1 试验配置

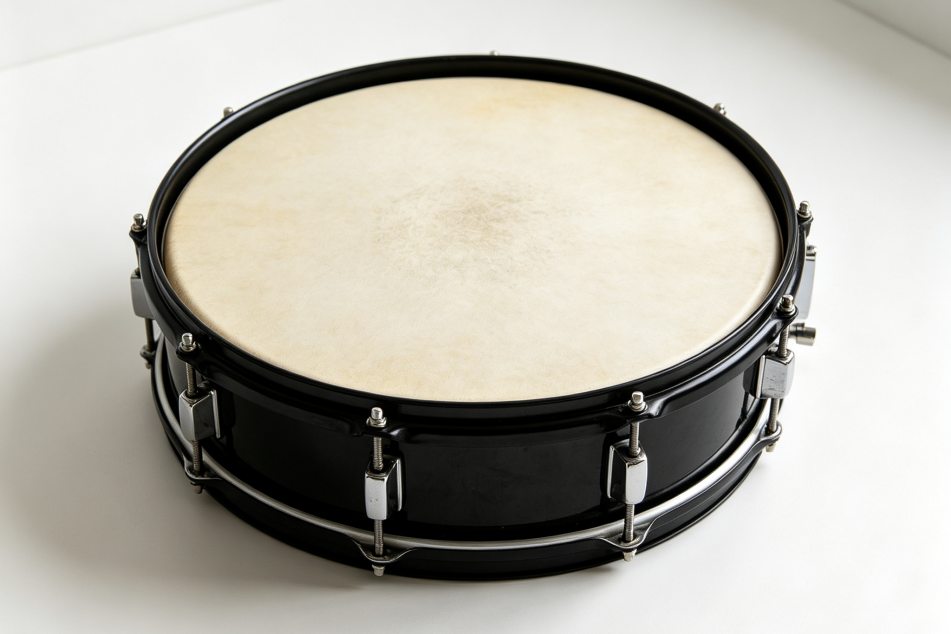

为什么选鼓？鼓面作为一种典型的薄膜结构，具有清晰、稳定的固有模态——每一阶模态对应一种独特的振动形态和声音辐射特征，是验证模态分析功能的理想试件。

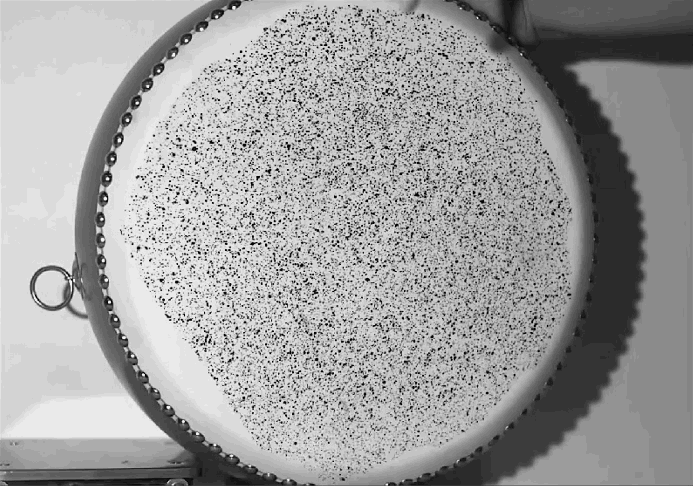

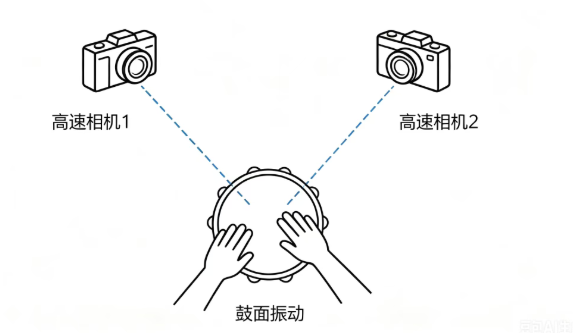

我们将鼓竖直摆放，在鼓面喷涂随机散斑图案，架设双目高速相机正对鼓面。试验时，从鼓的后方以人手施加冲击激励，利用双目相机同步记录鼓面振动的全过程。
通过DIC软件后处理，我们重点分析了鼓面Z向（垂直于鼓面方向）的振动模态、振幅分布及相位变化，实现了对“看不见的振动”的全场可视化观测。
3模态分析：鼓面Z向前三阶振动形态解析
通过DIC系统的全场模态分析功能，我们提取了鼓面Z向的前三阶固有振动模态。不同阶次的模态呈现出截然不同的板面变形方式，其对应的声音辐射效果也存在显著差异。下面我们逐一解析各阶特征
特征：鼓面整体沿Z向做同向活塞式运动，两侧振动产生的声场相互抵消
声辐射：声辐射效率偏弱——尽管振动幅度大，但向外辐射声音的能力并不强
工程意义：该模态极易被激发，且质量参与因子最高，直接暴露了结构的振动“软肋”，是工程师需要重点关注的核心阶次
3.2 二阶模态—— 声辐射的“黄金阶次”

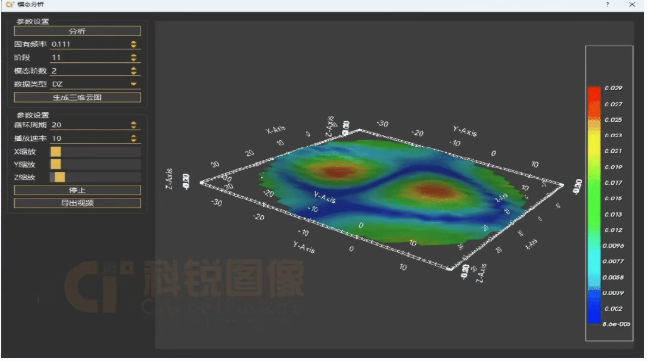

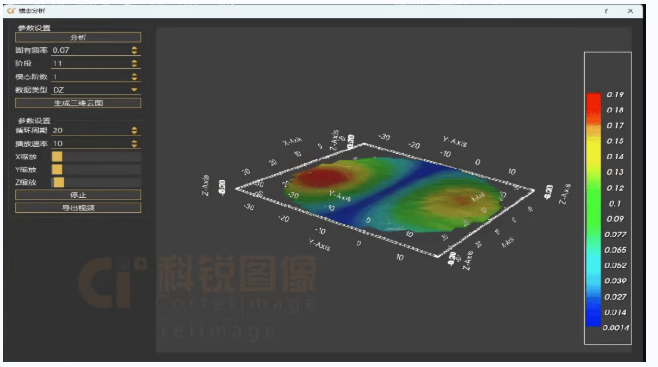

▲ 鼓面Z向二阶模态：正交方向交替振动，声辐射效率最高
特征：鼓面分为两个区域，沿正交方向（一上一下）交替振动，形成周期性“挤压-释放”空气的运动
声辐射：声辐射效果最优——如同一面活塞在高效地推动空气，是鼓发声的主要贡献阶次
工程意义：当结构需要控制噪声辐射时，二阶模态是需要重点关注的频段
3.3 三阶模态—— 复杂变形与声抵消

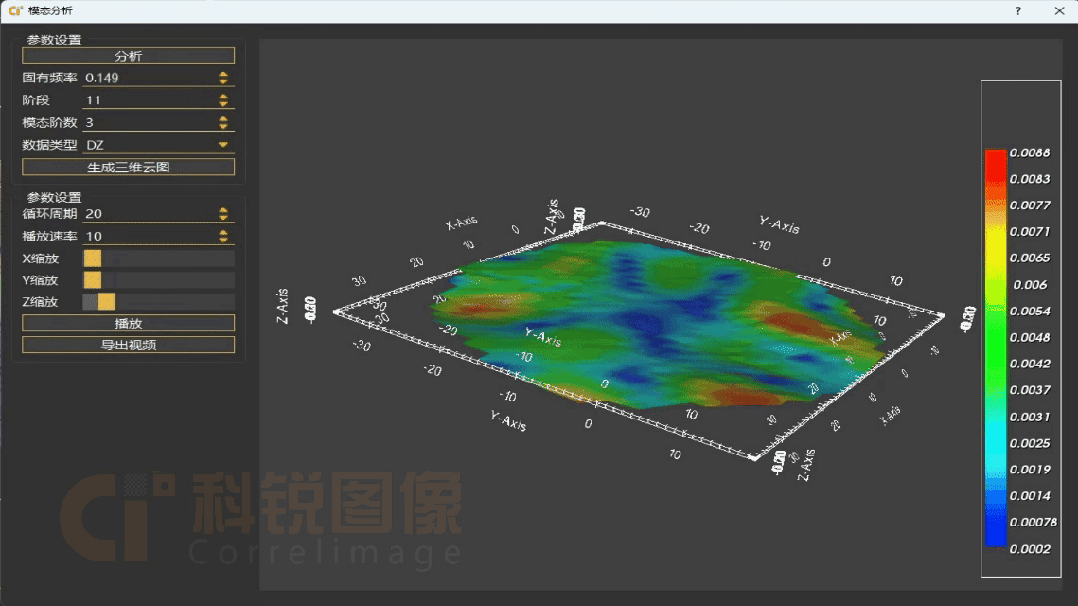

▲ 鼓面Z向三阶模态：多区块局部反向弯曲振动，声波远场抵消
特征：鼓面呈现多区块、细碎的局部反向弯曲振动，不同区域之间的振动相互抵消
声辐射：声波传递能力弱——多个振动区块产生的声波相位相反，在远场相互抵消
工程意义：高阶模态虽然声辐射弱，但反映了结构局部刚度的不均匀性，对疲劳寿命和局部损伤有重要指示意义
通过三阶模态的对比分析，我们可以清晰地看到：
同一个结构，会产生多种截然不同的振动形态；每一种形态都对应着独有的固有频率与声音辐射效果。
这正是模态分析的核心价值——帮助工程师从“整体”理解结构的动力学行为，而不是从单点数据去“猜”全局。

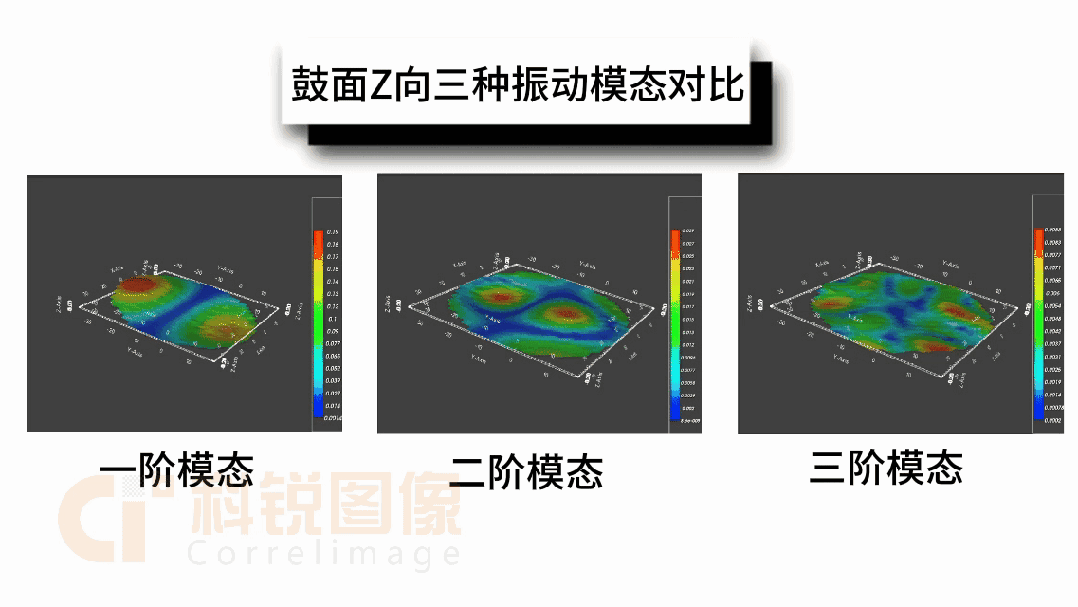

▲ 三阶模态对比总览：同一结构，三种截然不同的振动形态
4振幅与相位：振动“全貌”的完整还原

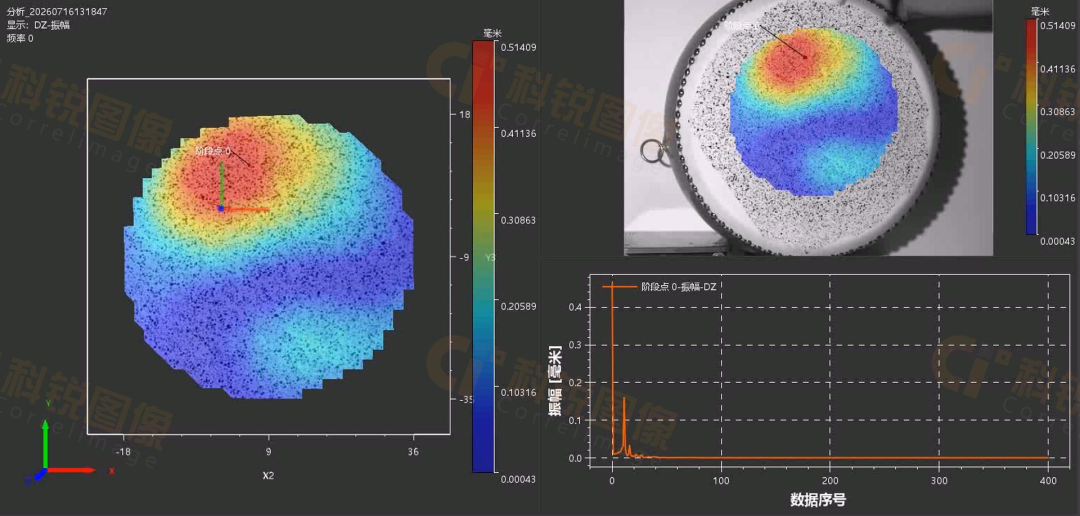

▲ DZ振幅全场云图：从红色到蓝色，直观呈现振动强度与衰减过程
敲击鼓面的瞬间，振动幅度达到最大，云图呈现鲜明的高振幅区域
通过全场振幅云图，可以一目了然地识别鼓面振动最强的区域（红色高亮区）
随着时间推移，整体振动幅度持续衰减变小——从云图颜色由红→黄→绿→蓝的演变中，直观感知阻尼效应
振幅云图让工程师精准定位“振动热点”，为加固、减振设计提供靶向指导。

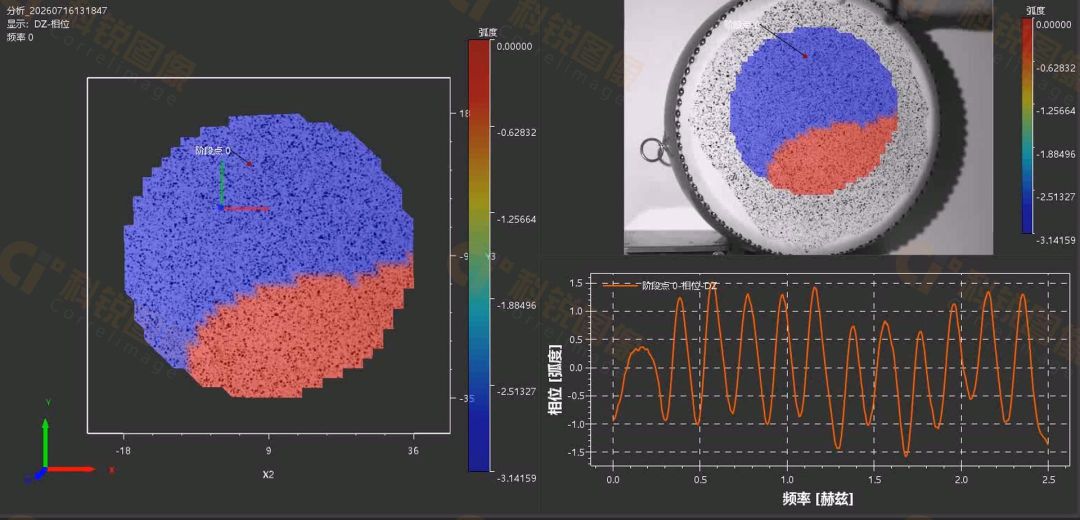

▲ DZ 相位全场云图：红蓝分区清晰表征振动相位差异，直观展现鼓面模态振型的运动方向分布
敲击鼓面后，鼓面相位云图呈现出红蓝分区的典型特征
红色区和蓝色区代表振动方向相反的两个区域——即一个区域向外运动时，另一个区域向内运动
这种红蓝分区直观地区分了鼓面上下反向振动的区域边界
随振动持续进行，相位呈现周期性的交替起伏，并随振幅衰减逐步减弱
相位分析揭开了振动“同步性”的面纱——哪些区域同向运动？哪些区域反向运动？这对于理解结构声辐射、振动传递路径至关重要。
5总结：让振动“看得见”，让问题“治得了”
依托三维DIC全场模态分析功能，我们实现了：

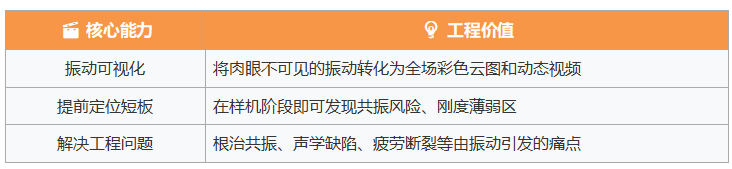

从航空航天复合材料、汽车白车身、电池模组碰撞安全，到家电降噪、土木结构抗震——DIC模态分析正成为工程师“看清振动、优化设计”的核心利器。
