圆柱体试件如何实现360°测量？
在材料力学测试、复杂构件检测等领域，试件的全表面变形测量一直是行业痛点——传统DIC（数字图像相关）测量多采用单相机或双目相机布局，仅能实现试件单面测量，存在明显测量盲区，无法完整捕捉复杂试件的全域变形特征，难以满足高精度、全方位的测量需求。
为破解这一行业局限，CorrelimageDIC依托核心技术研发，推出8相机同步采集DIC测量方案，通过多相机协同工作，实现试件360°全表面无死角测量，为复杂构件的全场变形分析提供可靠技术支撑。本文将围绕该技术的应用展开，详细介绍其实现方式、实验过程及应用效果。
首先简单介绍DIC测量的基本原理：DIC技术作为一种光学非接触式测量方法，通过捕捉试件变形前后的表面散斑图像，分析散斑的空间迁移，进而重构试件表面的全场位移与应变场分布，具有非接触、高精度、全场测量的显著优势，广泛应用于材料力学行为分析和检测领域。

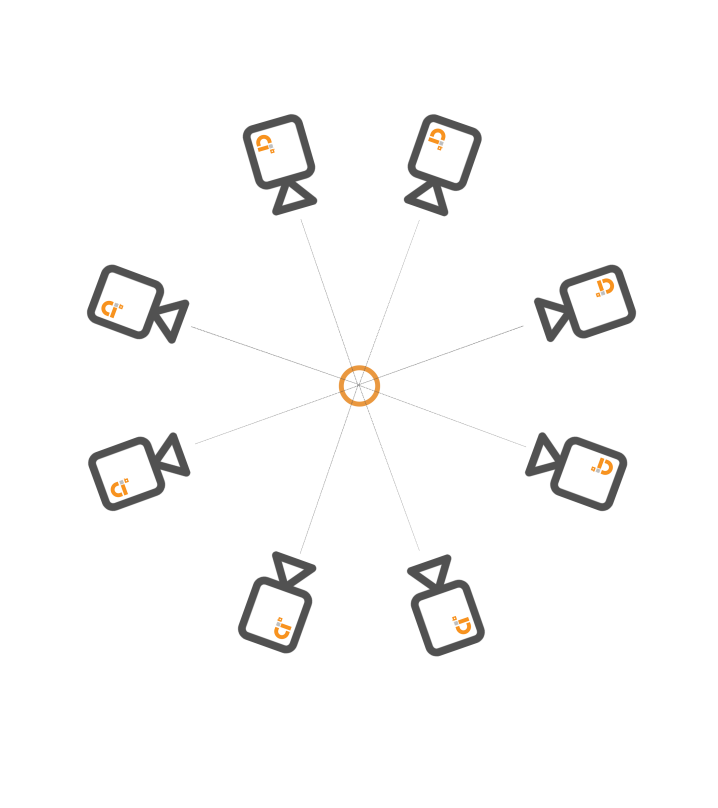

8相机同步采集DIC技术，在传统DIC原理基础上实现突破：采用8台高分辨率相机环形均匀等角度布设，实现同步曝光，确保8台相机同时捕捉试件不同角度的表面图像，从360°无死角覆盖试件全表面，彻底解决传统单/双目DIC测量的盲区问题。
与传统DIC测量相比，该技术的核心优势的在于“同步性”与“全域性”：8台相机通过统一的同步控制模块，实现帧级高精度同步采集，避免因采集时间差导致的测量误差；环形布设的相机布局，可完整捕捉试件侧面、背面等传统方法难以覆盖的区域，实现真正意义上的全场测量，这也是CorrelimageDIC针对复杂试件测量的核心技术突破。
工程现场实验内容为8相机全周试件单轴压缩实验，技术验证实验，体现 8相机同步采集DIC技术在试件360°全场测量中的可行性与稳定性，实验过程严格遵循标准化流程，具体如下：

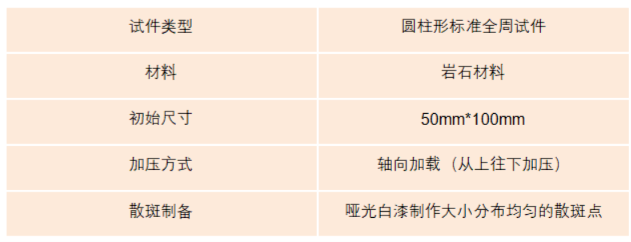

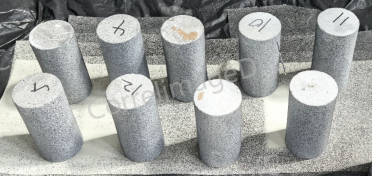

选取典型圆柱形全周试件（360测量构件），试件材质为岩石，表面通过喷涂随机散斑的方式制备符合DIC测量要求的散斑图案，确保散斑分布均匀、对比度适中，为后续图像采集和数据解算奠定基础；实验环境控制在在室内无振动、常温的实验室，避免环境因素影响测量精度。

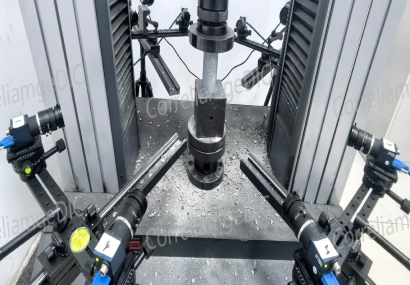

现场实验图

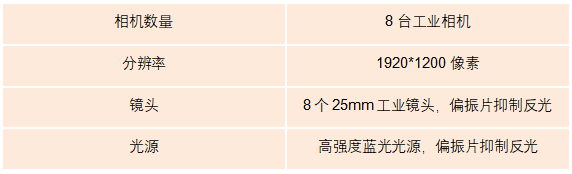

硬件设备采用Correlimage-Multi 8 多相机大范围三维视觉位移应变测量系统，搭配专用同步控制模块、高分辨率相机与镜头，8台相机环形均匀布置在试件周围，确保每台相机的拍摄范围相互衔接，无遗漏区域；同时采用标定板对8台相机进行同步标定，计算相机内参与外参，建立高精度三维坐标系，保障测量精度。

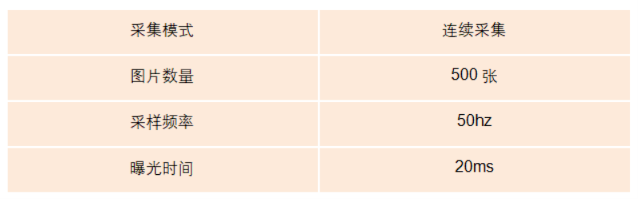

实验启动后，通过同步控制模块，触发8台相机同时启动、同步曝光，对试件全表面进行连续采集，采集频率根据试件变形特性设定，确保完整捕捉试件在测试过程中的全表面变形过程。采集过程中，系统实时监测每台相机的工作状态，确保图像采集的连续性和同步性，避免出现漏拍、错拍等问题。

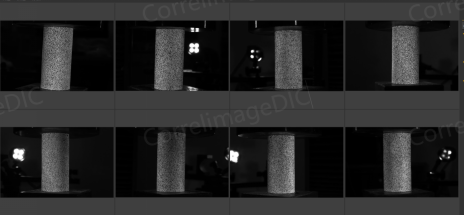

8相同步采集
采集完成后，对8台相机采集的图像数据进行分析，通过数字图像相关算法，追踪散斑的位移变化，8 台环绕相机完成试件 360° 全表面的位移场和应变场分布曲面完整重建，解决普通双相机视野遮挡、数据缺失的缺陷，精准捕捉单轴荷载下试件隐蔽位置的局部非均匀变形。

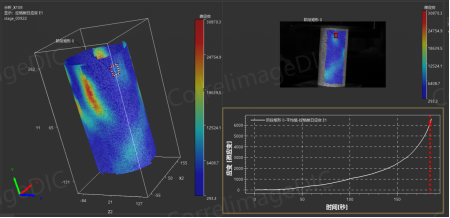

本图为 8 相机圆柱试样单轴压缩全场应变可视化结果，左侧三维重构云图完整呈现试件受压后的表面应变分布状态。云图中蓝青色代表低应变弹性区，侧面红黄条带是受压产生的应变集中损伤带。
右下角应变 - 时间曲线清晰划分单轴压缩三阶段：弹性阶段曲线平缓，应变缓慢增长；塑性阶段荷载持续加大，曲线斜率上升，应变集中带持续扩张；临近红色虚线临界破坏点时曲线陡增，应变非线性暴涨，预示试件损伤贯通、即将失稳破坏。

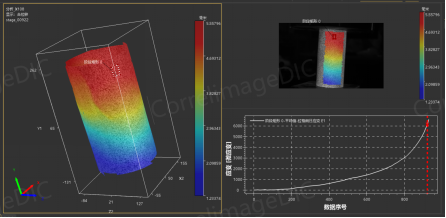

本图为 8 相机圆柱单轴压缩全场位移云图。云图色彩沿试件轴向分层渐变：顶端大面积红黄色代表受压产生的最大位移区域，向下逐步过渡为青、蓝色，底部约束端位移数值最低，完美匹配单轴压缩上下端约束受力边界。
右下角位移 - 数据序列曲线量化展示压缩全过程位移演化规律。加载前期曲线平缓，试件仅产生小幅均匀压缩位移；随加载序列推进，曲线斜率持续增大，压缩位移加速增长；至红色虚线标记临界节点时曲线急剧上扬，位移爆发式提升，直观反映试件临近失稳破坏时整体压缩变形急剧加剧的特征。
本次现场试验验证技术表明，Correlimage-Multi 8 多相机大范围三维视觉位移应变测量系统，成功实现了试件360°全表面无死角测量，彻底解决了传统DIC测量存在的盲区问题，填补了复杂试件全域测量的技术空白。
从应用效果来看，该技术不仅具备高精度、全域性的优势，还大幅提升了测量效率，无需多次调整相机布局，一次性完成试件全表面采集与分析，适用于复杂异形构件、大型结构件等各类试件的全场变形测量，在航空航天、汽车制造、材料科学、土木工程等领域具有广泛的应用前景。
一项成熟技术的落地，从来不是一蹴而就的突破，而是长年累月的迭代深耕。

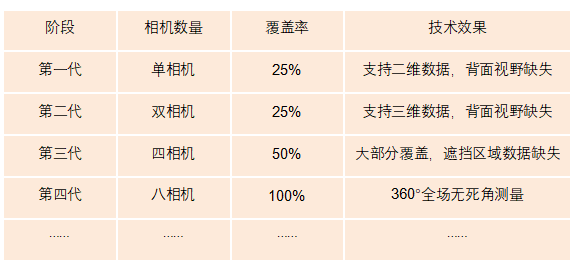

CorrelimageDIC 多代 DIC 测量技术迭代
回望整个技术发展路径可以清晰看到，四代更迭间，测量覆盖率从最初的 25% 提升至如今的 100%，盲区、遮挡、数据缺失等行业共性难点被逐一破解。面向未来，CorrelimageDIC 仍将保持务实钻研的节奏，持续打磨算法与系统稳定性，优化数据处理效率，为各行业客户提供更可靠、更全面的非接触式 DIC 变形测量支撑，助力行业测试能力稳步进阶。
